前言

原本是想继续上一篇的内容梳理 LayoutRebuilder 的源码，但发现布局系统的内容非常多且抽象，如果不结合实际的使用来分析很难理解透彻；且大部分的功能在日常使用 Unity 的过程中出现的频率都非常高，例如 HorizontalLayoutGroup、VerticalLayoutGroup、GridLayoutGroup 等等。在我们使用 UGUI 的过程中，经常会被这些布局组件的繁杂属性所困扰，因此这里打算先系统性地介绍一下布局系统的使用，之后再继续 LayoutRebuilder 的源码解析。

LayoutSystem 介绍

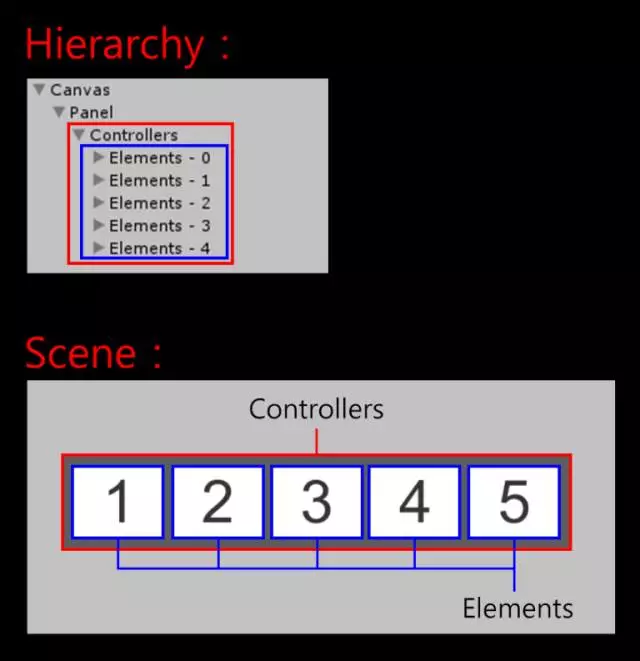

Auto Layout System 是基于 Rect Transform Layout System 之上的系统（关于 RectTransform 可以参考 Unity3D RectTransform使用详解：布局、属性、方法、设计），自动调整一个或多个的元素大小、位置、间格，又分为 Layout Controllers(父物件) 与 Layout Elements(子物件) 两部分，一个简单的 Auto Layout 架构如下


Layout Element (子物件)

一个 Layout Element 是一个可以被 Layout Controller 控制的物件，它可以有以下属性：


  • Min Width/Height: 最小宽度/高度
  • Preferred Width/Height: 首选宽度/高度
  • Flexible Width/Height: 弹性宽度/高度

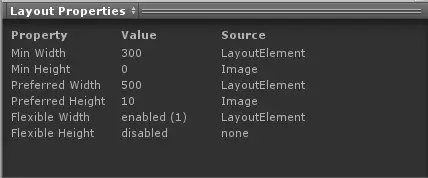

点选UI后，可以在 Inspector 最下方切换为 Layout Properties 看到资讯


Layout Controllers 透过不同的布局方式，取得 Layout Element size 分配子物件，基本原则如下

  1. 首先分配 Minimum Size

  2. 如果还有足够空间，分配 Preferred Size

  3. 如果还有额外空间，分配 Flexible Size

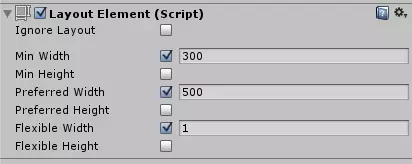

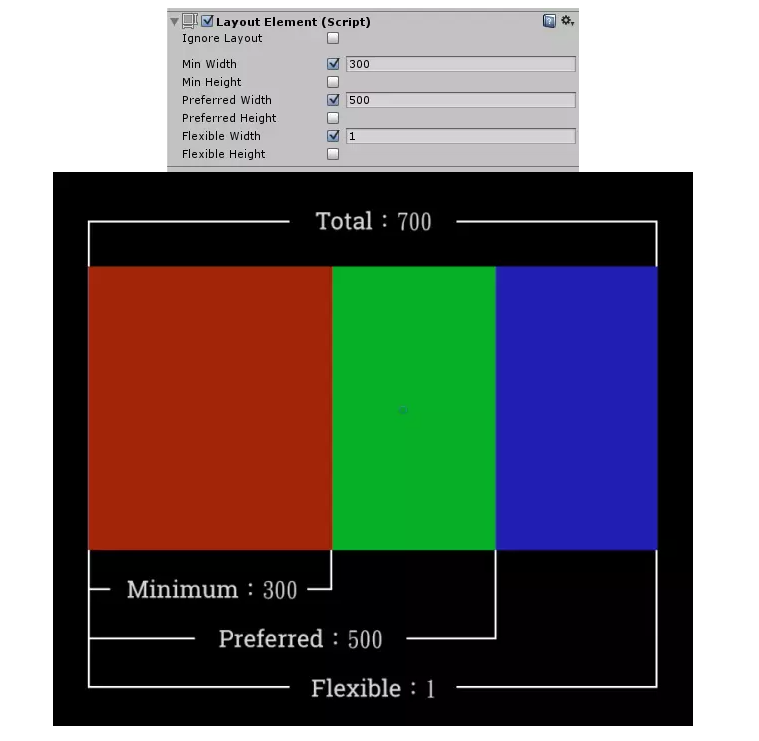

从以下图片可以看出图片宽度的增长方式:


首先分配 Minimum Size (300，红色部分)；如果还有足够空间，分配 Preferred Size (300~500，绿色部分)；如果还有额外空间，分配 Flexible Size：1 (500~700，蓝色部分)

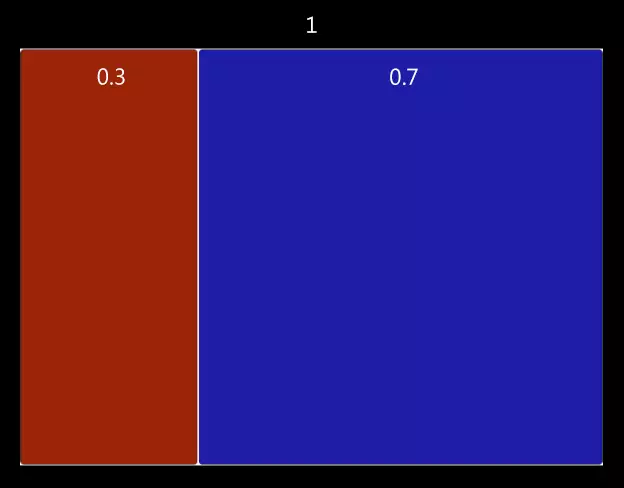

比较特别的是 Flexible，他是代表著整个大小的比例，如果 Layout 下有2个物体，分别给 Flexible 设定为 0.3 与 0.7，那比例就会变成下图 (3:7)


另外要注意的是，Text、Image Component 会根据内容大小自动分配 Preferred Size。

Layout Controller (父物件)

Layout Group

不会控制 Layout Controllers (父物件)自身大小，而是控制子物件大小与位置，在大多数情况下，根据每个元素的 minimum、preferred、flexible 大小分配适当的空间，layout group 之间也可以嵌套，又分为 Horizontal(水平)、Vertical(垂直)、Grid(格状) 3种。

Horizontal Layout Group

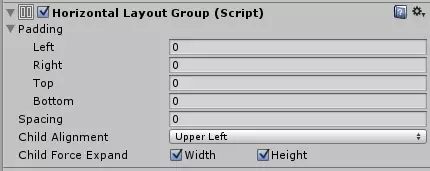

Horizontal Layout Group 组件的可配置属性如下：


  • Padding：填充内部空间

  • Spacing：每个元素间格

  • Child Alignment：当没有填满全部空间时，子物件对齐位置

  • Child Force Expand：强制控制子物件填满空间

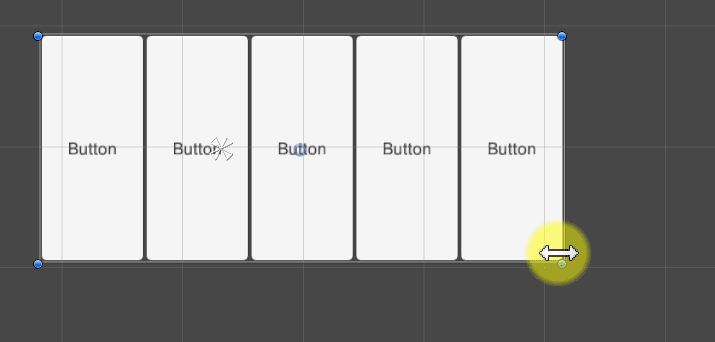

以一个例子来说明各参数的含义，这里我们为父物体添加一个 Horizontal Layout Group 组件，然后在其下添加多个 button，完成后如下，当大小改变时会自动分配子物件大小。

  1. Layout Group 的 Padding 与 Spacing

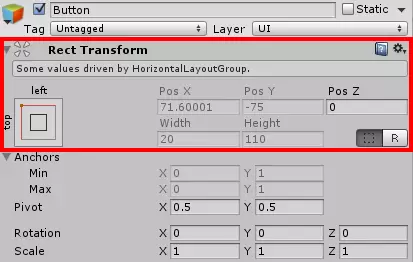

    此时在 Button 的 Rect Transform Component 就不能进行调整，因为我们已经透过 Horizontal Layout Group 进行分配空间，在 Rect Transform 会显示目前被哪个 Layout Group 控制

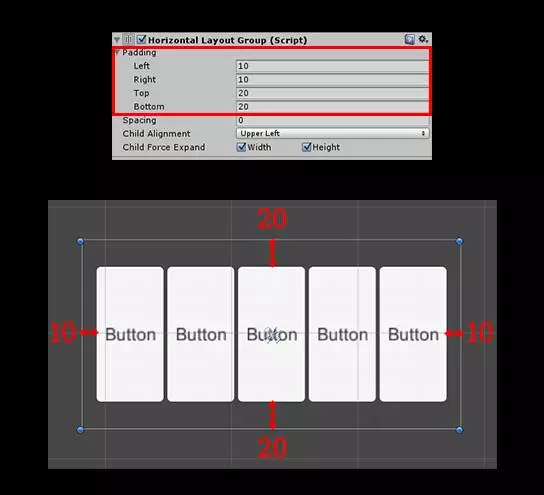

    将 Padding 数值调整如图，可以看出填充区域

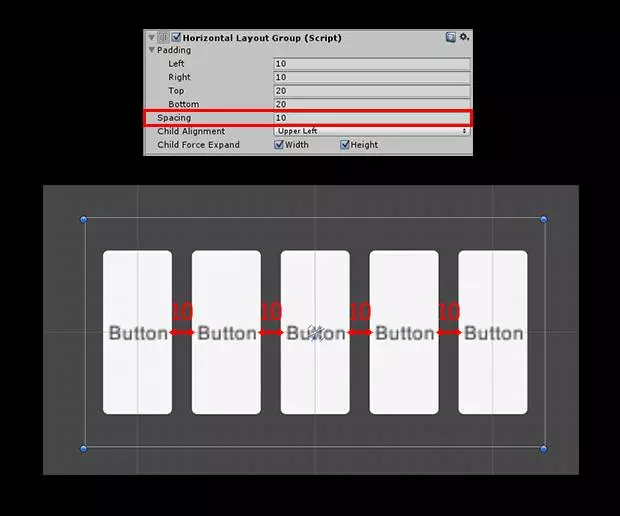

    将 Spacing 数值调整如图，可以看出元素区间


  2. Layout Element 的 Min Width

    接下来我们将5个 Button 增加 Layout Element Component 覆盖预设大小，用于手动设定每个元素的大小。此时将 Horizontal Layout Group 的 Child Force Expand Width 取消勾选，不强制子物件填满额外空间，而是透过 Layout Element 手动设定。这里使用几种不同的设定，来理解 Horizontal Layout Group 是怎么取得 Layout Element size 分配子物件。

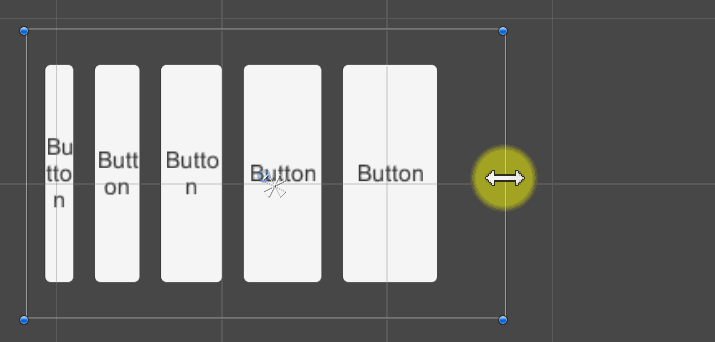

    将 5个 Button 的 Layout Element Min Width 分别改为 20、30、40、50、60，此时可以看出每个 Button 宽度分布，改变父物件大小时子物件大小并不会改变，因为只有分配 Min Width，并不会分配额外有效空间。

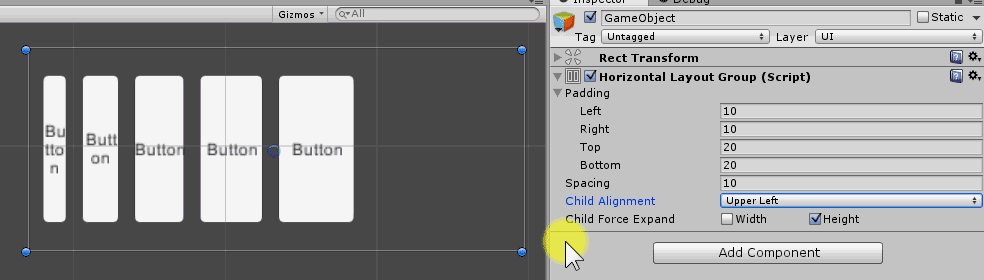

    此时改变 Horizontal Layout Group 的 Child Alignment，可以看出元素对齐

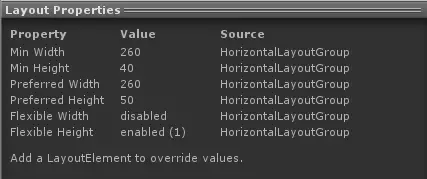

    父物件 Layout Properties Min Width = 5个按钮宽(20 30 40 50 60=200) Spacing(40) Padding Left、Right(20) = 260


  3. Layout Element 的 Preferred Width

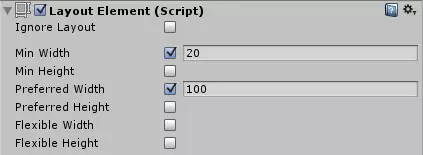

    现在将第1个 Button 的 Layout Element 数值调整如图

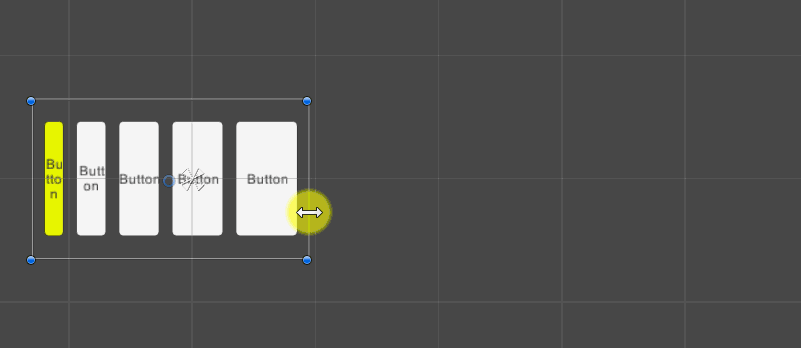

    父组件首先分配 Minimum Size(20)，空间足够的情况下，将会分配剩下的 Preferred Size (20~100 空间)，如下所示。


  4. Layout Element 的 Flexible Width

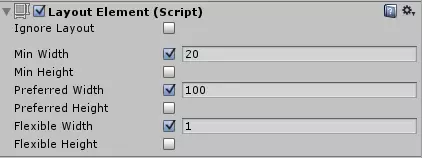

    现在将第1个 Button 的 Layout Element 数值调整如图

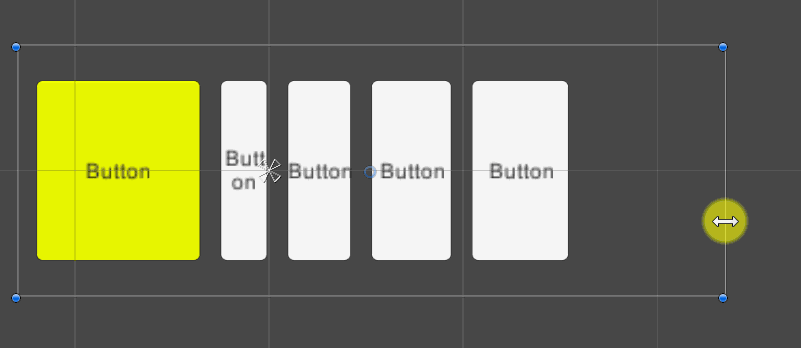

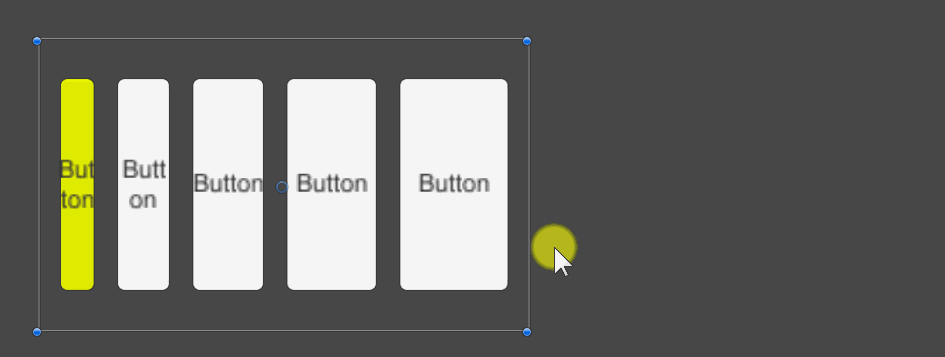

    父组件首先分配 Minimum Size(20)，空间足够的情况下，将会分配剩下的 Preferred Size (20~100 空间)，如果还有额外空间，将会分配 Flexible Size，如下所示。


  5. Layout Group 的 Child Force Expand

    现在将 Horizontal Layout Group 的 Child Force Expand Width 勾选，让子物件强制填满。

    父组件首先分配 Minimum Size(20)，空间足够的情况下，将会分配剩下的 Preferred Size (20~100 空间)，如果还有额外空间，将会分配 Flexible Size 与 Child Force Expand Width，如下所示。


小结：

上面我们看到，所有元素会先被分配 Minimum Size，接下来还有足够空间，将会分配剩下的 Preferred Size，最后才是 Flexible Size 与 Child Force Expand Width。至此我们了解到 Horizontal Layout Group 是如何为子物件分配空间的，Vertical Layout Group 与 Grid Layout Group 也是类似的，只是方向与分配方式不同，这里就不再赘述。

Grid Layout Group

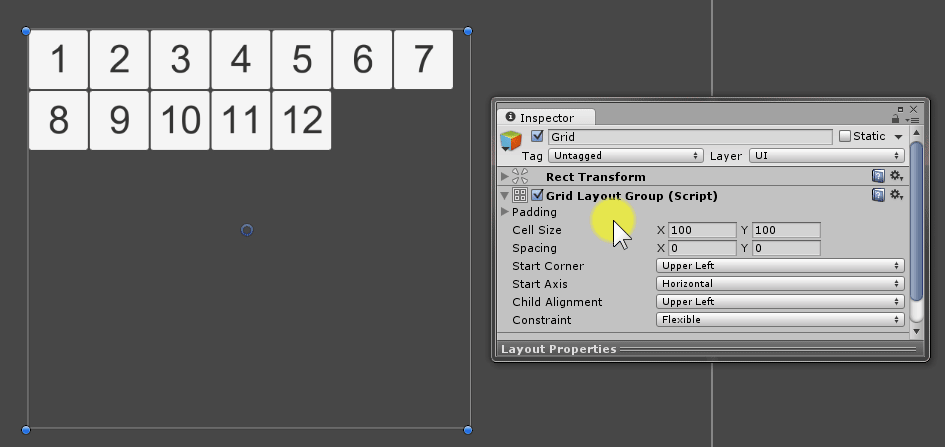

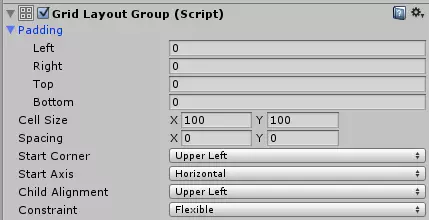

Grid Layout Group 是一个网格布局组件，可以让子物件按照网格排列，其可配置属性如下：


  • Padding：填充内部空间

  • Cell Size：每个元素大小


  • Spacing：每个元素的间隔

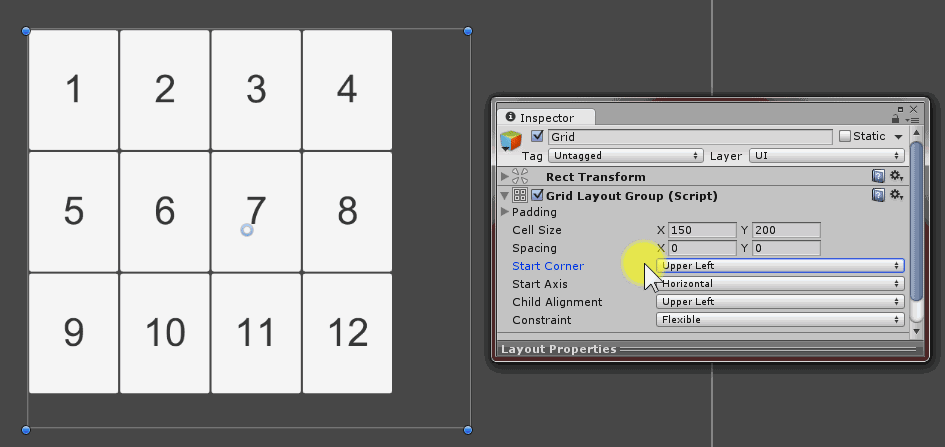

  • Start Corner：起始角落，分为左上、右上、左下、右下，决定元素排列的起始位置。注意观察元素的数字


  • Start Axis：起始轴，分为水平、垂直，决定元素排列的方向。注意观察元素的数字


  • Child Alignment：当没有填满全部空间时，子物件对齐位置

  • Constraint：约束，分为 Flexible、Fixed Row Count、Fixed Column Count 3种，决定元素排列的方式

    1. Flexible：自由排列，根据 Cell Size 与 Spacing 自由排列元素

    2. Fixed Row Count：固定行数，根据 Row Count 与 Cell Size 与 Spacing 排列元素

    3. Fixed Column Count：固定列数，根据 Column Count 与 Cell Size 与 Spacing 排列元素

Content Size Fitter

上面我们介绍了 Layout Group，该组件会根据父物体的大小，自动调整子物体的大小与位置，但是有时候我们需要根据子物体的大小，自动调整父物体的大小，这时候就需要 Content Size Fitter 组件。

Content Size Fitter 组件的可配置属性如下：


  • Horizontal Fit：水平适配，分为 Unconstrained、Min Size、Preferred Size、Max Size 4种，决定水平方向的适配方式

  • Vertical Fit：垂直适配，分为 Unconstrained、Min Size、Preferred Size、Max Size 4种，决定垂直方向的适配方式

其中，Unconstrained 代表不适配，Min Size 代表以子物体最小大小适配，Preferred Size 代表以子物体首选大小适配。

下面我们以一个例子来说明 Content Size Fitter 的使用：

首先我们在 Canvas 下创建一个父物体，然后添加 Horizontal Layout Group 组件，这时如果在父物体下添加 Button，可以看到在 Horizontal Layout Group 的控制下，子物体会自动排列并调整大小，而父物体本身的大小并不会改变：

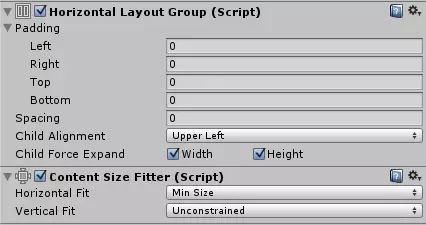

我们为 Button 们添加 Layout Element 组件，然后调整 Min Width 以覆盖预设大小。接下来我们为父物体添加 Content Size Fitter 组件，将 Horizontal Fit 调整为 Min Size。

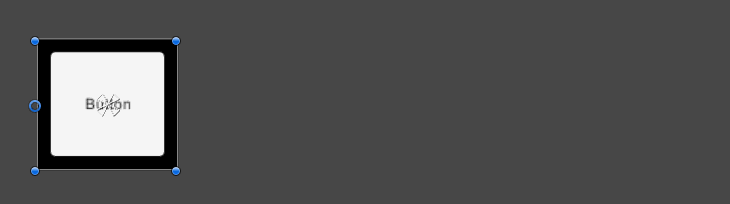

可以看到父物体的大小会根据子物体的最小大小自动调整：


这样的设置就可以满足父物体根据子物体大小自动调整的需求。

此外，通过调整父物体的 Pivot，还可以控制父物体的缩放方向，如下图所示：


Aspect Ratio Fitter

Aspect Ratio Fitter 组件可以根据子物体的宽高比例，调整父物体的大小，其可配置属性如下：


  • Aspect Mode：

  1. None：不调整

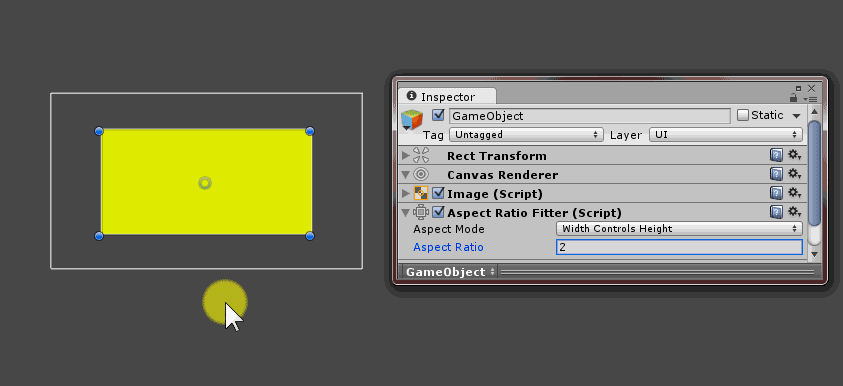

  2. Width Controls Height：宽度控制高度

    以 Width 为基准，依据 Aspect Ratio 调整 Height


    当 Width 改变时，Height 会依比例改变


  3. Height Controls Width：同理，以 Height 为基准，依据 Aspect Ratio 调整 Width

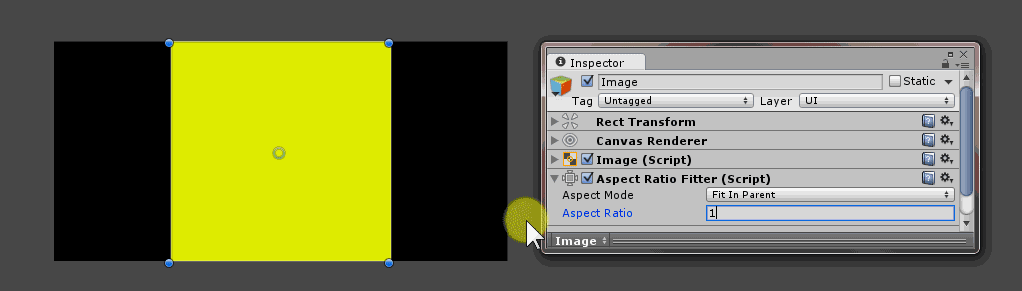

  4. Fit In Parent：适应父物体

    依据比例将 宽高、位置、anchors 自动调整，使此图形大小在父物件中完全贴齐，此模式可能不会包覆所有空间。

    当子物体的比例与父物体相同时，会完全贴齐；当子物体的比例与父物体不同时，会按比例缩小子物体。

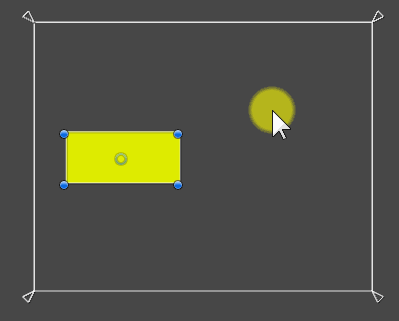

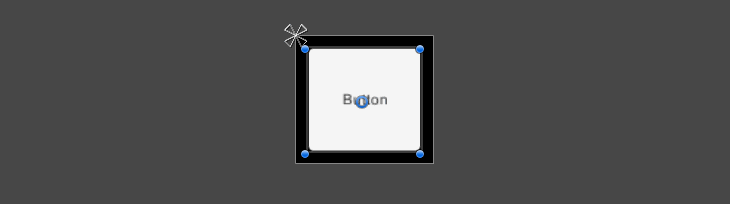

    调整父物件大小，物体会依据比例贴齐父物件

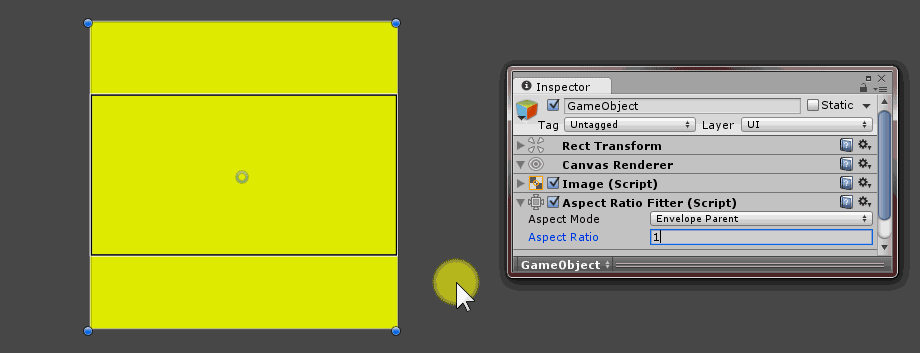

  5. Envelope Parent：包裹父物体

    依据比例将 宽高、位置、anchors自动调整，使此图形大小完全包覆父物件，此模式可能会超出空间。

    当子物体的比例与父物体相同时，会完全包裹；当子物体的比例与父物体不同时，会按比例放大子物体。

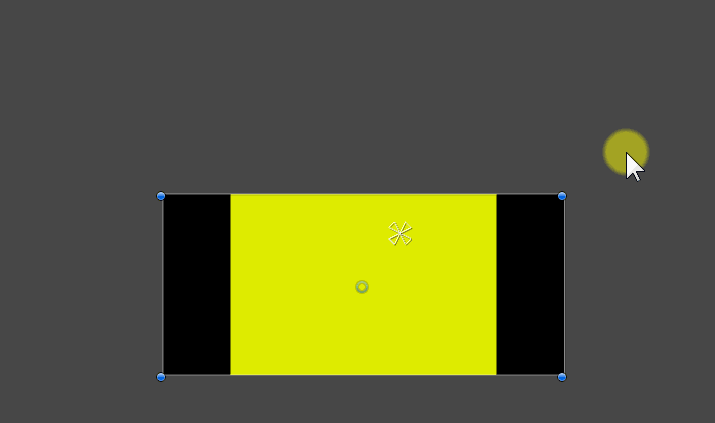

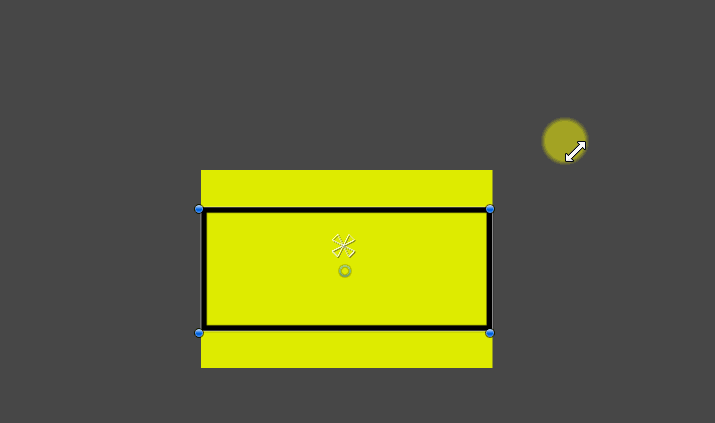

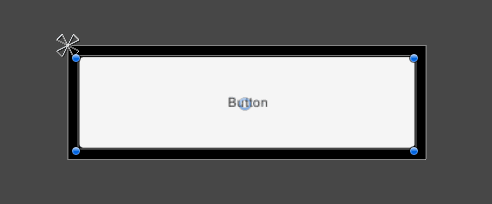

    调整父物件大小，物体会依据比例包裹父物件


总结

至此我们就分析完了 Auto Layout System 的基本使用，通过 Layout Group、Content Size Fitter、Aspect Ratio Fitter 等组件，我们可以很方便地实现 UI 的自动布局，这些组件在我们日常使用 Unity 进行 UI 开发时会经常用到，掌握这些组件的使用，可以让我们更高效地进行 UI 开发。

在下一篇文章中，我们将继续分析 LayoutRebuilder 的源码，了解其是如何实现 UI 的自动布局的。
