Unity 补完计划（四）：UGUI-11：Text

前言

Text 是 UGUI 中最常用的组件之一了，用于显示文本。无论是 UI 界面还是对话框，都会用到 Text。

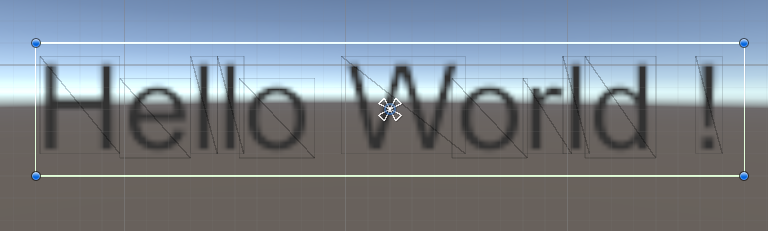

可以看到，UGUI 渲染文字的方式与图片类似，一个基本的字符也是由四个顶点及分割出的两个三角形组成的。

与 Image 类似，Text 也继承自 MaskableGraphic，并且实现了 ILayoutElement 接口。虽然显示文字的功能非常复杂，但 Text 本身却并不涉及到底层的处理，而是把功能全都交给了一个名为 TextGenerator 的类，因此 Text 的代码量并不大。

Text 的属性

[SerializeField] private FontData m_FontData = FontData.defaultFontData;

[TextArea(3, 10)][SerializeField] protected string m_Text = String.Empty;

m_FontData 是一个 FontData 类型的变量，用于存储字体的属性，Text 中的大部分属性都是根据 m_FontData 来设置的。m_Text 是一个字符串，用于存储要显示的文本。

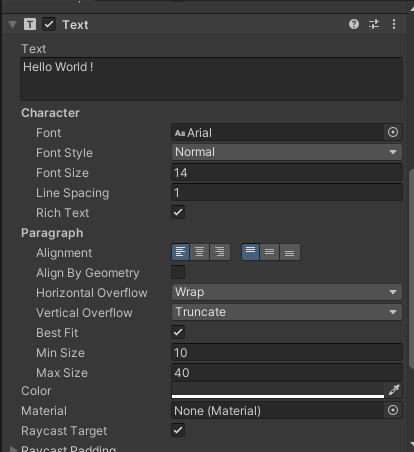

Text 有非常多的属性可以设置，如字体、字体大小、对齐方式等。为了方便管理，UGUI 使用了 FontData 类来管理这些属性。

public class FontData : ISerializationCallbackReceiver
{
    private Font m_Font;

    private int m_FontSize;

    private FontStyle m_FontStyle;

    private bool m_BestFit;

    private int m_MinSize;

    private int m_MaxSize;

    private TextAnchor m_Alignment;

    private bool m_AlignByGeometry;

    private bool m_RichText;

    private HorizontalWrapMode m_HorizontalOverflow;

    private VerticalWrapMode m_VerticalOverflow;

    private float m_LineSpacing;

    public static FontData defaultFontData
    {
        get
        {
            var fontData = new FontData
            {
                m_FontSize  = 14,
                m_LineSpacing = 1f,
                m_FontStyle = FontStyle.Normal,
                m_BestFit = false,
                m_MinSize = 10,
                m_MaxSize = 40,
                m_Alignment = TextAnchor.UpperLeft,
                m_HorizontalOverflow = HorizontalWrapMode.Wrap,
                m_VerticalOverflow = VerticalWrapMode.Truncate,
                m_RichText  = true,
                m_AlignByGeometry = false
            };
            return fontData;
        }
    }

    // ...
}

defaultFontData 用于返回一个默认的 FontData 对象，这个对象的属性都是默认值。

private TextGenerator m_TextCache;
private TextGenerator m_TextCacheForLayout;

public TextGenerator cachedTextGenerator
{
    get { return m_TextCache ?? (m_TextCache = (m_Text.Length != 0 ? new TextGenerator(m_Text.Length) : new TextGenerator())); }
}

public TextGenerator cachedTextGeneratorForLayout
{
    get { return m_TextCacheForLayout ?? (m_TextCacheForLayout = new TextGenerator()); }
}

Text 维护了两个 TextGenerator 对象，分别用于显示与布局文本。根据 fontData 生成文本的艰巨任务就是由它们完成的。

/// <summary>
/// Text's texture comes from the font.
/// </summary>
public override Texture mainTexture
{
    get
    {
        if (font != null && font.material != null && font.material.mainTexture != null)
            return font.material.mainTexture;

        if (m_Material != null)
            return m_Material.mainTexture;

        return base.mainTexture;
    }
}

mainTexture 是 Graphic 中定义的交给 CanvasRenderer 使用的纹理。在 Text 中，mainTexture 被指定为字体的纹理。

渲染过程方法的重写

Text 重写了 Graphic 中的 UpdateGeometry() 以及 OnPopulateMesh() 方法，用于生成文本的顶点信息。但对于 UpdateMaterial() 方法并没有做额外的处理，因为 Text 仅需要将字体的纹理提交给 CanvasRenderer 即可。

protected override void UpdateGeometry()
{
    if (font != null)
    {
        base.UpdateGeometry();
    }
}


readonly UIVertex[] m_TempVerts = new UIVertex[4];
protected override void OnPopulateMesh(VertexHelper toFill)
{
    if (font == null)
        return;

    // We don't care if we the font Texture changes while we are doing our Update.
    // The end result of cachedTextGenerator will be valid for this instance.
    // Otherwise we can get issues like Case 619238.
    m_DisableFontTextureRebuiltCallback = true;

    Vector2 extents = rectTransform.rect.size;

    var settings = GetGenerationSettings(extents);
    cachedTextGenerator.PopulateWithErrors(text, settings, gameObject);

    // Apply the offset to the vertices
    IList<UIVertex> verts = cachedTextGenerator.verts;
    float unitsPerPixel = 1 / pixelsPerUnit;
    int vertCount = verts.Count;

    // We have no verts to process just return (case 1037923)
    if (vertCount <= 0)
    {
        toFill.Clear();
        return;
    }

    Vector2 roundingOffset = new Vector2(verts[0].position.x, verts[0].position.y) * unitsPerPixel;
    roundingOffset = PixelAdjustPoint(roundingOffset) - roundingOffset;
    toFill.Clear();
    if (roundingOffset != Vector2.zero)
    {
        for (int i = 0; i < vertCount; ++i)
        {
            int tempVertsIndex = i & 3;
            m_TempVerts[tempVertsIndex] = verts[i];
            m_TempVerts[tempVertsIndex].position *= unitsPerPixel;
            m_TempVerts[tempVertsIndex].position.x += roundingOffset.x;
            m_TempVerts[tempVertsIndex].position.y += roundingOffset.y;
            if (tempVertsIndex == 3)
                toFill.AddUIVertexQuad(m_TempVerts);
        }
    }
    else
    {
        for (int i = 0; i < vertCount; ++i)
        {
            int tempVertsIndex = i & 3;
            m_TempVerts[tempVertsIndex] = verts[i];
            m_TempVerts[tempVertsIndex].position *= unitsPerPixel;
            if (tempVertsIndex == 3)
                toFill.AddUIVertexQuad(m_TempVerts);
        }
    }

    m_DisableFontTextureRebuiltCallback = false;
}

在 OnPopulateMesh() 方法中，最核心的部分依然由 TextGenerator 完成：

var settings = GetGenerationSettings(extents);
cachedTextGenerator.PopulateWithErrors(text, settings, gameObject);

// Apply the offset to the vertices
IList<UIVertex> verts = cachedTextGenerator.verts;

Text 做的事情仅仅是将 settings 提交给 TextGenerator，便可以得到生成的文本顶点信息。后续便以四个顶点为一组，向 VertexHelper ( toFill ) 中添加顶点信息。这里会额外计算 roundingOffset，用于处理顶点的像素对齐。

ILayoutElement 接口的实现

与 Image 相同，Text 也实现了 ILayoutElement 接口，因此可以参与到布局系统的计算中。

public virtual void CalculateLayoutInputHorizontal() {}
public virtual void CalculateLayoutInputVertical() {}

public virtual float minWidth
{
    get { return 0; }
}

public virtual float preferredWidth
{
    get
    {
        var settings = GetGenerationSettings(Vector2.zero);
        return cachedTextGeneratorForLayout.GetPreferredWidth(m_Text, settings) / pixelsPerUnit;
    }
}

public virtual float flexibleWidth { get { return -1; } }

public virtual float minHeight
{
    get { return 0; }
}

public virtual float preferredHeight
{
    get
    {
        var settings = GetGenerationSettings(new Vector2(GetPixelAdjustedRect().size.x, 0.0f));
        return cachedTextGeneratorForLayout.GetPreferredHeight(m_Text, settings) / pixelsPerUnit;
    }
}

public virtual float flexibleHeight { get { return -1; } }

public virtual int layoutPriority { get { return 0; } }

在获取 preferredWidth 与 preferredHeight 时，Text 会根据 TextGenerator 生成的文本信息来计算。这里的 GetGenerationSettings() 方法用于获取 TextGenerator 的设置，GetPixelAdjustedRect() 方法用于获取 Text 的像素调整后的矩形区域。

public TextGenerationSettings GetGenerationSettings(Vector2 extents)
{
    var settings = new TextGenerationSettings();

    settings.generationExtents = extents;
    if (font != null && font.dynamic)
    {
        settings.fontSize = m_FontData.fontSize;
        settings.resizeTextMinSize = m_FontData.minSize;
        settings.resizeTextMaxSize = m_FontData.maxSize;
    }

    // Other settings
    settings.textAnchor = m_FontData.alignment;
    settings.alignByGeometry = m_FontData.alignByGeometry;
    settings.scaleFactor = pixelsPerUnit;
    settings.color = color;
    settings.font = font;
    settings.pivot = rectTransform.pivot;
    settings.richText = m_FontData.richText;
    settings.lineSpacing = m_FontData.lineSpacing;
    settings.fontStyle = m_FontData.fontStyle;
    settings.resizeTextForBestFit = m_FontData.bestFit;
    settings.updateBounds = false;
    settings.horizontalOverflow = m_FontData.horizontalOverflow;
    settings.verticalOverflow = m_FontData.verticalOverflow;

    return settings;
}

在 GetGenerationSettings() 方法中，可以看到每一次调用都会 new 一个 TextGenerationSettings 对象，或许有优化的空间？

FontUpdateTracker

FontUpdateTracker 是一个辅助类，用于在 font atlas 更新时 rebuild 所有注册进来的 Text 对象。

public static class FontUpdateTracker
{
    static Dictionary<Font, HashSet<Text>> m_Tracked = new Dictionary<Font, HashSet<Text>>();

    public static void TrackText(Text t)
    {
        if (t.font == null)
            return;

        HashSet<Text> exists;
        m_Tracked.TryGetValue(t.font, out exists);
        if (exists == null)
        {
            // The textureRebuilt event is global for all fonts, so we add our delegate the first time we register *any* Text
            if (m_Tracked.Count == 0)
                Font.textureRebuilt += RebuildForFont;

            exists = new HashSet<Text>();
            m_Tracked.Add(t.font, exists);
        }
        exists.Add(t);
    }

    private static void RebuildForFont(Font f)
    {
        HashSet<Text> texts;
        m_Tracked.TryGetValue(f, out texts);

        if (texts == null)
            return;

        foreach (var text in texts)
            text.FontTextureChanged();
    }

    public static void UntrackText(Text t)
    {
        if (t.font == null)
            return;

        HashSet<Text> texts;
        m_Tracked.TryGetValue(t.font, out texts);

        if (texts == null)
            return;

        texts.Remove(t);

        if (texts.Count == 0)
        {
            m_Tracked.Remove(t.font);

            // There is a global textureRebuilt event for all fonts, so once the last Text reference goes away, remove our delegate
            if (m_Tracked.Count == 0)
                Font.textureRebuilt -= RebuildForFont;
        }
    }
}

首先，类中定义了一个 Dictionary<Font, HashSet<Text>>，用于分别储存每种字体对应的文本对象。在 TrackText() 方法中，会将 Text 对象注册进 m_Tracked 中。当字体的纹理更新时，会调用 RebuildForFont() 方法，遍历所有注册进来的 Text 对象，调用其 FontTextureChanged() 方法。

// Text.cs

/// <summary>
/// Called by the FontUpdateTracker when the texture associated with a font is modified.
/// </summary>
public void FontTextureChanged()
{
    // Only invoke if we are not destroyed.
    if (!this)
        return;

    if (m_DisableFontTextureRebuiltCallback)
        return;

    cachedTextGenerator.Invalidate();

    if (!IsActive())
        return;

    // this is a bit hacky, but it is currently the
    // cleanest solution....
    // if we detect the font texture has changed and are in a rebuild loop
    // we just regenerate the verts for the new UV's
    if (CanvasUpdateRegistry.IsRebuildingGraphics() || CanvasUpdateRegistry.IsRebuildingLayout())
        UpdateGeometry();
    else
    {
        SetAllDirty();
    }
}

在 Text 中也可以看到，FontTextureChanged() 的作用就是重新渲染一次文本。

public Font font
{
    get
    {
        return m_FontData.font;
    }
    set
    {
        if (m_FontData.font == value)
            return;

        FontUpdateTracker.UntrackText(this);

        m_FontData.font = value;

        FontUpdateTracker.TrackText(this);

#if UNITY_EDITOR
        // needed to track font changes from the inspector
        m_LastTrackedFont = value;
#endif

        SetAllDirty();
    }
}

protected override void OnEnable()
{
    base.OnEnable();
    cachedTextGenerator.Invalidate();
    FontUpdateTracker.TrackText(this);
}

protected override void OnDisable()
{
    FontUpdateTracker.UntrackText(this);
    base.OnDisable();
}

在 Text 的 OnEnable() 和 OnDisable() 方法中，会调用 FontUpdateTracker 的 TrackText() 和 UntrackText() 方法，用于注册和注销 Text 对象。此外，当字体发生变化时，也会调用 FontUpdateTracker 的方法。

总结

Text 是 UGUI 中最常用的组件之一，用于显示文本。Text 的渲染方式也是为每一个字符生成四个顶点，随后通过 VertexHelper 提交给 CanvasRenderer。但 Text 本身并不直接处理文本的生成，而是通过 TextGenerator 利用 FontData 来生成指定属性的文本。Text 也实现了 ILayoutElement 接口，可以参与到布局系统的计算中。
