前言

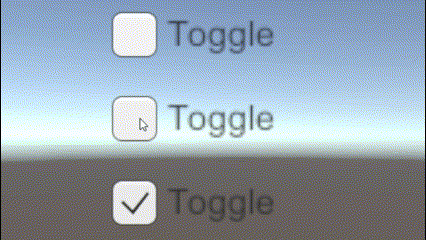

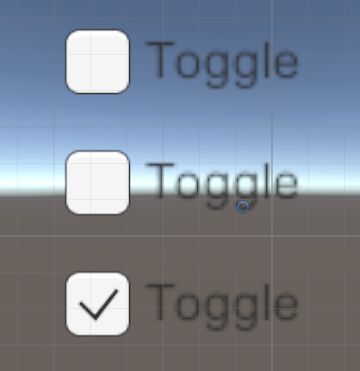

Toggle （开关）与 ToggleGroup （开关组）经常被用于 UI 界面的各种选项操作中，前者多用于开启或关闭某项功能，而后者则用于从多个选项中选择一项。而 Slider （滑动条）则多用于连续的数值调节中。

本文将分析这些组件的实现。

Toggle

事件的触发

与 Button 类似，Toggle 也支持在点击时触发事件，但开关具有两个状态，因此 Toggle 绑定的也是 UnityEvent<bool> 类型的事件。

1
2
3
public class ToggleEvent : UnityEvent<bool> {}

public ToggleEvent onValueChanged = new ToggleEvent();

在 Set() 函数中，会根据开关的状态以及配置来触发事件。此外，Set() 中还调用了 PlayEffect() 函数，用于设置 CheckMark 的显示。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
void Set(bool value, bool sendCallback = true)
{
    if (m_IsOn == value)
        return;

    // if we are in a group and set to true, do group logic
    m_IsOn = value;
    if (m_Group != null && IsActive())
    {
        if (m_IsOn || (!m_Group.AnyTogglesOn() && !m_Group.allowSwitchOff))
        {
            m_IsOn = true;
            m_Group.NotifyToggleOn(this, sendCallback);
        }
    }

    PlayEffect(toggleTransition == ToggleTransition.None);
    if (sendCallback)
    {
        UISystemProfilerApi.AddMarker("Toggle.value", this);
        onValueChanged.Invoke(m_IsOn);
    }
}

m_IsOn 的 Set 操作被指定为 Set() 函数，这样在设置该值的时候就能触发对应的事件。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
public bool isOn
{
    get { return m_IsOn; }

    set
    {
        Set(value);
    }
}

private void InternalToggle()
{
    if (!IsActive() || !IsInteractable())
        return;

    isOn = !isOn;
}

IClickHandler 以及 ISubmitHandler 接口的函数都会调用 InternalToggle() 函数，从而触发相应的事件。

1
2
3
4
5
6
7
8
9
10
11
12
public virtual void OnPointerClick(PointerEventData eventData)
{
    if (eventData.button != PointerEventData.InputButton.Left)
        return;

    InternalToggle();
}

public virtual void OnSubmit(BaseEventData eventData)
{
    InternalToggle();
}

与 ToggleGroup 的交互

Toggle 中维护了一个 ToggleGroup 类型的变量 m_Group，用于标识当前的开关是否属于某个开关组。在上述的 Set() 函数中我们也可以看到，如果开关属于一个开关组则会额外调用 m_Group.NotifyToggleOn() 函数。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
private void SetToggleGroup(ToggleGroup newGroup, bool setMemberValue)
{
    // Sometimes IsActive returns false in OnDisable so don't check for it.
    // Rather remove the toggle too often than too little.
    if (m_Group != null)
        m_Group.UnregisterToggle(this);

    // At runtime the group variable should be set but not when calling this method from OnEnable or OnDisable.
    // That's why we use the setMemberValue parameter.
    if (setMemberValue)
        m_Group = newGroup;

    // Only register to the new group if this Toggle is active.
    if (newGroup != null && IsActive())
        newGroup.RegisterToggle(this);

    // If we are in a new group, and this toggle is on, notify group.
    // Note: Don't refer to m_Group here as it's not guaranteed to have been set.
    if (newGroup != null && isOn && IsActive())
        newGroup.NotifyToggleOn(this);
}

SetToggleGroup() 函数用于设置开关所属的开关组，同时会调用 ToggleGroup 的 RegisterToggle() 函数，将自己注册到开关组中。

1
2
3
4
5
6
7
8
9
10
11
12
protected override void OnEnable()
{
    base.OnEnable();
    SetToggleGroup(m_Group, false);
    PlayEffect(true);
}

protected override void OnDisable()
{
    SetToggleGroup(null, false);
    base.OnDisable();
}

在 OnEnable() 和 OnDisable() 函数中，会调用 SetToggleGroup() 函数，将自己注册到开关组或从中移除。

ToggleGroup

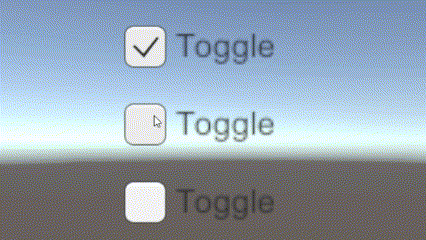

ToggleGroup 用于管理一组开关，确保在一组开关中只有一个开关处于开启状态。ToggleGroup 中维护了一个 List<Toggle> 类型的变量 m_Toggles，用于存储当前组中的所有开关。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
private List<Toggle> m_Toggles = new List<Toggle>();

public void UnregisterToggle(Toggle toggle)
{
    if (m_Toggles.Contains(toggle))
        m_Toggles.Remove(toggle);

    if (!allowSwitchOff && !AnyTogglesOn() && m_Toggles.Count != 0)
    {
        m_Toggles[0].isOn = true;
        NotifyToggleOn(m_Toggles[0]);
    }
}

/// <param name="toggle">The toggle to register with the group.</param>
public void RegisterToggle(Toggle toggle)
{
    if (!m_Toggles.Contains(toggle))
        m_Toggles.Add(toggle);

    if (!allowSwitchOff && !AnyTogglesOn())
    {
        toggle.isOn = true;
        NotifyToggleOn(toggle);
    }
}

RegisterToggle() 及 UnregisterToggle() 函数分别用于注册及移除开关。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public void NotifyToggleOn(Toggle toggle, bool sendCallback = true)
{
    ValidateToggleIsInGroup(toggle);
    // disable all toggles in the group
    for (var i = 0; i < m_Toggles.Count; i++)
    {
        if (m_Toggles[i] == toggle)
            continue;

        if (sendCallback)
            m_Toggles[i].isOn = false;
        else
            m_Toggles[i].SetIsOnWithoutNotify(false);
    }
}

NotifyToggleOn() 函数用于通知开关组中的其他开关，当前开关已经被打开，需要关闭其他开关。

1
[SerializeField] private bool m_AllowSwitchOff = false;

该属性用于控制是否允许关闭所有开关，如果设置为 false，则至少有一个开关处于打开状态。


Slider

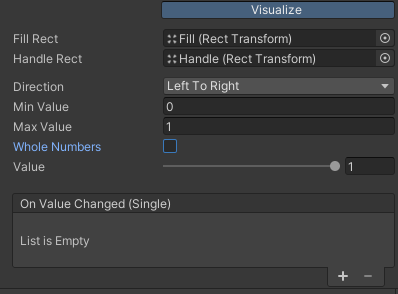

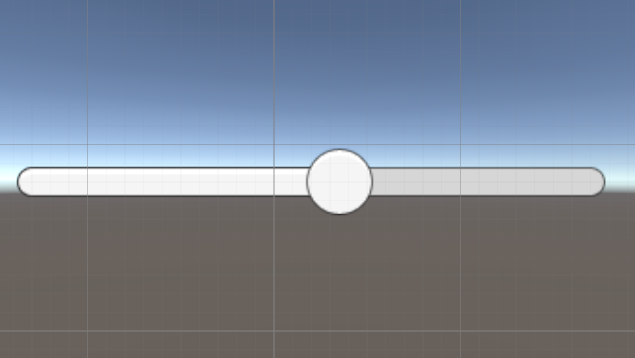

Slider 组件由多个部分组成，包括背景、滑块、填充等。相应的配置项也有很多，如滑动条的最小值、最大值、填充方向等。

Slider 的填充原理

Slider 会根据 Fill Area 或 Handle Slide Area 的大小来设置 Fill 以及 Handle 在滑动条上的位置，设置二者位置的方式为改变他们的 anchorMin 和 anchorMax。

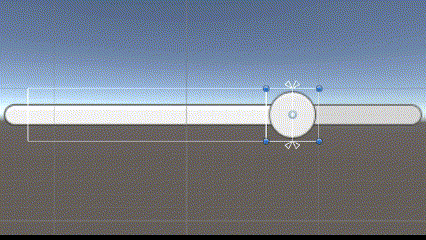

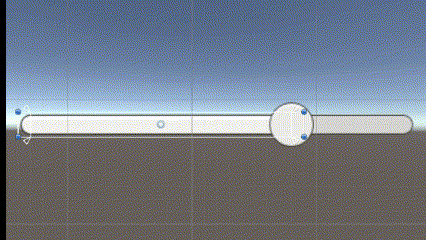

将 Fill Area 以及 Handle Slide Area 的宽度减小，并且拖动 Handle，注意观察 Fill 以及 Handle 的锚点变化：


可以看到，Fill 的填充方式为根据 RectTransform 的大小进行填充，填充方式为固定 anchorMin ，同时根据滑动条的值来设置 anchorMax，这就形成了一种填充的效果。


Handle 的填充方式则是同时改变 anchorMin 和 anchorMax，使得 Handle 能够在滑动条上移动，而不是像 Fill 一样发生形变。

Slider 的交互过程

Slider 中主要实现了三个接口，分别是IPointerDownHandler、IInitializePotentialDragHandler、IDragHandler 以及 IMoveHandler。其中，前三个接口用于鼠标拖动时的处理，而后一个接口用于键盘或手柄的处理。

针对填充方向的处理

Slider 支持四种填充方向，定义在 Direction 枚举中，根据 m_Direction 的值会计算得到 axis 以及 reverseValue，根据这二者便可以方便地设置填充比例以及方向。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
public enum Direction
{
    /// <summary>
    /// From the left to the right
    /// </summary>
    LeftToRight,

    /// <summary>
    /// From the right to the left
    /// </summary>
    RightToLeft,

    /// <summary>
    /// From the bottom to the top.
    /// </summary>
    BottomToTop,

    /// <summary>
    /// From the top to the bottom.
    /// </summary>
    TopToBottom,
}

Axis axis { get { return (m_Direction == Direction.LeftToRight || m_Direction == Direction.RightToLeft) ? Axis.Horizontal : Axis.Vertical; } }
bool reverseValue { get { return m_Direction == Direction.RightToLeft || m_Direction == Direction.TopToBottom; } }

OnPointerDown()

OnPointerDown() 函数用于处理鼠标点击时的操作，主要是计算点击位置与滑动条的位置关系，以及设置滑动条的值。

对于点击操作，Silder 有两种处理：如果点击的是 Handle，则会直接设置 m_Offset 为点击位置与 Handle 位置的差值；如果点击区域在 Handle 之外，则会直接将滑动条设置为对应位置。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
public override void OnPointerDown(PointerEventData eventData)
{
    if (!MayDrag(eventData))
        return;

    base.OnPointerDown(eventData);

    m_Offset = Vector2.zero;
    if (m_HandleContainerRect != null && RectTransformUtility.RectangleContainsScreenPoint(m_HandleRect, eventData.position, eventData.enterEventCamera))
    {
        Vector2 localMousePos;
        if (RectTransformUtility.ScreenPointToLocalPointInRectangle(m_HandleRect, eventData.position, eventData.pressEventCamera, out localMousePos))
            m_Offset = localMousePos;
    }
    else
    {
        // Outside the slider handle - jump to this point instead
        UpdateDrag(eventData, eventData.pressEventCamera);
    }
}

默认条件下 m_Offset 为 Vector2.zero，如果点击的是 Handle，则会计算点击位置与 Handle 位置的差值，这样在拖动时就能保持 Handle 与鼠标的相对位置不变。

OnDrag()

OnDrag() 函数用于处理拖动时的操作，主要是计算拖动的距离，并根据距离设置滑动条的值。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
public virtual void OnDrag(PointerEventData eventData)
{
    if (!MayDrag(eventData))
        return;
    UpdateDrag(eventData, eventData.pressEventCamera);
}

void UpdateDrag(PointerEventData eventData, Camera cam)
{
    RectTransform clickRect = m_HandleContainerRect ?? m_FillContainerRect;
    if (clickRect != null && clickRect.rect.size[(int)axis] > 0)
    {
        Vector2 localCursor;
        if (!RectTransformUtility.ScreenPointToLocalPointInRectangle(clickRect, eventData.position, cam, out localCursor))
            return;
        localCursor -= clickRect.rect.position;

        float val = Mathf.Clamp01((localCursor - m_Offset)[(int)axis] / clickRect.rect.size[(int)axis]);
        normalizedValue = (reverseValue ? 1f - val : val);
    }
}

UpdateDrag() 函数会根据点击位置与滑动条的位置关系，计算出滑动条的值，并设置 normalizedValue。可以看到 m_Offset 就是在这里发挥作用，用于修正真实的拖动位置。

值得注意的是 clickRect 的选择，如果 m_HandleContainerRect 不为空，则会选择 m_HandleContainerRect 作为点击区域，否则选择 m_FillContainerRect。来看看这两个区域的赋值：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
void UpdateCachedReferences()
{
    if (m_FillRect && m_FillRect != (RectTransform)transform)
    {
        m_FillTransform = m_FillRect.transform;
        m_FillImage = m_FillRect.GetComponent<Image>();
        if (m_FillTransform.parent != null)
            m_FillContainerRect = m_FillTransform.parent.GetComponent<RectTransform>();
    }
    else
    {
        m_FillRect = null;
        m_FillContainerRect = null;
        m_FillImage = null;
    }

    if (m_HandleRect && m_HandleRect != (RectTransform)transform)
    {
        m_HandleTransform = m_HandleRect.transform;
        if (m_HandleTransform.parent != null)
            m_HandleContainerRect = m_HandleTransform.parent.GetComponent<RectTransform>();
    }
    else
    {
        m_HandleRect = null;
        m_HandleContainerRect = null;
    }
}

在 UpdateCachedReferences() 函数中，会将二者分别设置为 FillRect 和 HandleRect 的父级 RectTransform。在 OnEnable()、OnDisable() 等函数中会调用该函数，来更新这两个区域的引用。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
public float normalizedValue
{
    get
    {
        if (Mathf.Approximately(minValue, maxValue))
            return 0;
        return Mathf.InverseLerp(minValue, maxValue, value);
    }
    set
    {
        this.value = Mathf.Lerp(minValue, maxValue, value);
    }
}


public virtual float value
{
    get
    {
        if (wholeNumbers)
            return Mathf.Round(m_Value);
        return m_Value;
    }
    set
    {
        Set(value);
    }
}

修改了 normalizedValue 的值会引起 value 的变化，从而调用 Set() 函数，在显示上更新滑动条的位置。Set() 中主要起作用的是 UpdateVisuals() 函数。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
private void UpdateVisuals()
{
#if UNITY_EDITOR
    if (!Application.isPlaying)
        UpdateCachedReferences();
#endif

    m_Tracker.Clear();

    if (m_FillContainerRect != null)
    {
        m_Tracker.Add(this, m_FillRect, DrivenTransformProperties.Anchors);
        Vector2 anchorMin = Vector2.zero;
        Vector2 anchorMax = Vector2.one;

        if (m_FillImage != null && m_FillImage.type == Image.Type.Filled)
        {
            m_FillImage.fillAmount = normalizedValue;
        }
        else
        {
            if (reverseValue)
                anchorMin[(int)axis] = 1 - normalizedValue;
            else
                anchorMax[(int)axis] = normalizedValue;
        }

        m_FillRect.anchorMin = anchorMin;
        m_FillRect.anchorMax = anchorMax;
    }

    if (m_HandleContainerRect != null)
    {
        m_Tracker.Add(this, m_HandleRect, DrivenTransformProperties.Anchors);
        Vector2 anchorMin = Vector2.zero;
        Vector2 anchorMax = Vector2.one;
        anchorMin[(int)axis] = anchorMax[(int)axis] = (reverseValue ? (1 - normalizedValue) : normalizedValue);
        m_HandleRect.anchorMin = anchorMin;
        m_HandleRect.anchorMax = anchorMax;
    }
}

在 UpdateVisuals() 函数中，会分别设置 Fill 和 Handle 的 anchorMin 和 anchorMax，从而实现滑动条的显示，和上文中演示的效果一致。

这样就完成了一次完整的更新过程。

OnMove()

OnMove() 函数用于处理键盘或手柄的滑动操作，这些操作没有鼠标拖动这么连续与精确，只能以一个固定的最小步长来移动滑动条。相比之下鼠标的操作是直接通过坐标来计算比例，更加精确。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
float stepSize { get { return wholeNumbers ? 1 : (maxValue - minValue) * 0.1f; } }

public override void OnMove(AxisEventData eventData)
{
    if (!IsActive() || !IsInteractable())
    {
        base.OnMove(eventData);
        return;
    }

    switch (eventData.moveDir)
    {
        case MoveDirection.Left:
            if (axis == Axis.Horizontal && FindSelectableOnLeft() == null)
                Set(reverseValue ? value + stepSize : value - stepSize);
            else
                base.OnMove(eventData);
            break;
        case MoveDirection.Right:
            if (axis == Axis.Horizontal && FindSelectableOnRight() == null)
                Set(reverseValue ? value - stepSize : value + stepSize);
            else
                base.OnMove(eventData);
            break;
        case MoveDirection.Up:
            if (axis == Axis.Vertical && FindSelectableOnUp() == null)
                Set(reverseValue ? value - stepSize : value + stepSize);
            else
                base.OnMove(eventData);
            break;
        case MoveDirection.Down:
            if (axis == Axis.Vertical && FindSelectableOnDown() == null)
                Set(reverseValue ? value + stepSize : value - stepSize);
            else
                base.OnMove(eventData);
            break;
    }
}

在 OnMove() 函数中，会根据 eventData.moveDir 的值来判断移动的方向，然后调用 Set() 函数来设置滑动条的值。默认情况下步长被设置为 0.1 倍的滑动条的范围，如果开启了 wholeNumbers 则步长为 1。
